系统详细介绍:

1、系统概述：

KTC158矿用工作面通信控制【工作面集控】系统整体采用工业PLC和嵌入式技术，人机界面采用12.1寸TFT显示终端，上位机采用防爆计算机，可实现井下掘进顺槽皮带、采煤工作面顺槽皮带、主运输皮带以及洗煤厂皮带等的保护，控制、 沿线通话、故障检测、显示及报警等功能,带有标准的以太网接口、RS485、RS232接口。从小皮带到主运皮带；从单条运输胶带到整个矿井的所有固定胶带机运输系统；从简单的头尾搭接到“丁” 字型、“山” 字型搭接 ；从设备启停控制到工作电流 、电压显示、皮带速度检测和显示、煤仓煤位检测和显示、高低煤位停机；电机温度、运行频率、风机状态等的检测和显示及计算机远程传输通信；故障自诊断等均可提供全套解决方案。

●计算机集中控制

操作人员在井上可直接通过鼠标对井下设备进行启停操作，并可根据实际需要实现设备的单启、单停；联启、联停；单启、联停；联启、单停等操作，

●人工就地控制

在就地方式下，操作人员分别对采煤工作面破碎机、转载机、前部运输机、后部运输机、乳化泵站、清水泵站以及各条胶带的起、停控制。

●检修方式控制

井下设备检修阶段，可打破各设备连锁关系，随时、任意启停任设备。

3、产品特点:

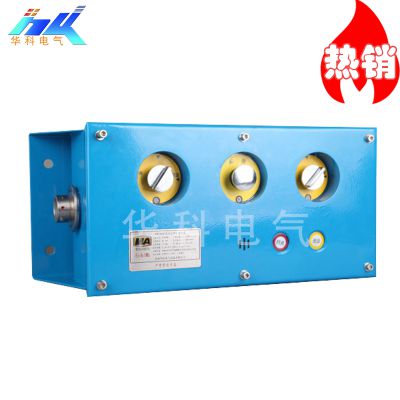

外壳壳体和上盖之间采用折页式设计，维修快捷、方便；

内置蓄电池组，在系统停电的情况下仍可通话；

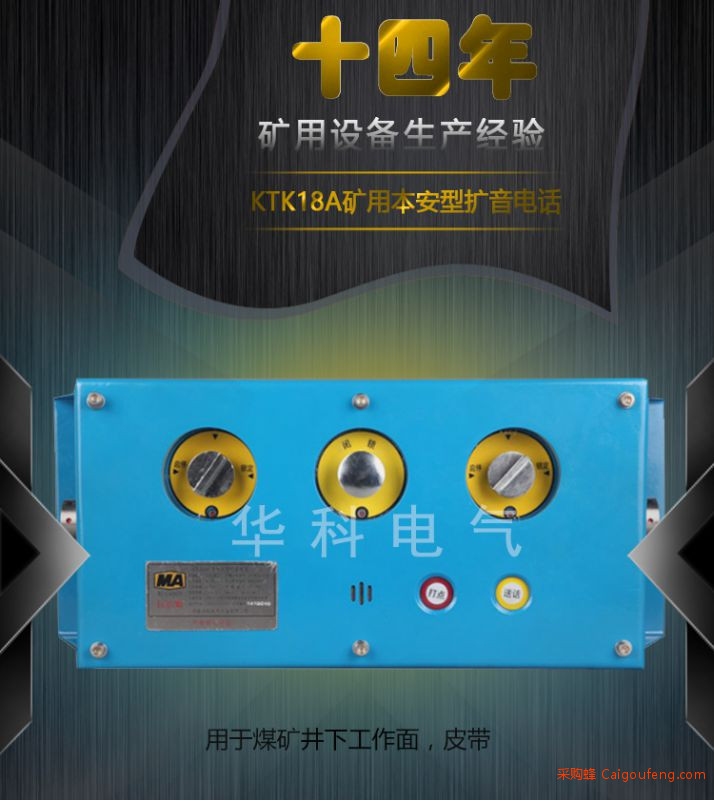

每台闭锁扩音电话都可选择是否作为下位机使用；

两端采用不锈钢快速插接方式，便于安装和维护。

4、系统功能：

●各被控设备在检修、调试过程中经常要点动电机，此工作方式可实现单个电机的点动。

●具有同煤流方向互相闭锁功能，实现顺煤流停，逆煤流开。

●通过按下沿线的急停按钮可实现紧急停机,并显示急停位置。

●启、停前的语音报警：对起、停过程和各保护信号均有语音报警。

●带有磁力起动器负载电流检测和显示功能，当电机过载后实现语音报警。

●各种控制方式间有可靠闭锁。

5、显示功能：

●12.1吋彩色液晶屏以图形、动画及汉字显示

●被控设备开机率统计及显示

●被控设备运行状态图形、动画显示

●被控设备运行状态汉字提示

●沿线闭锁位置显示

●沿线电缆断路检测及断路位置显示

●在计算机屏幕上动态显示全系统工况、主要保护、参数及每条皮带运行的有关信息。
